B12 日本シイエムケイ株式会社
WJ アポイント受付中 オンライン商談可

日本シイエムケイはプリント配線板の専業メーカーです。当社の量産技術と未来への取り組みをご紹介します。

★スマートフォンなどの高密度化技術
 ・全層を自由に接続するプリント配線板(PWB)
★CASEなどの技術革新を実現するPWB技術
 ・高精細、高精度な回路を実現する工法「MSAP」
 ・高周波対応PWB
 ・セミフレックスPWB
★CMKイノベーションセンターで開発する新技術
 ・3DプリンターによるPWB製造
 ・バックドリル技術
 ・厚銅コイルPWB(銅厚 0.5mm、1.0mm)
 ・薄膜キャパシタ内蔵PWB

近距離無線ネットワーク関連広域無線ネットワーク関連IoT、エッジコンピューティング関連ワイヤレス×デジタル変革ソリューション通信事業者向けソリューション企業向けモバイル&ワイヤレスソリューション
小間番号 B12
住所 〒3720824群馬県伊勢崎市柴町236
電話番号 0270322063
FAX
ホームページURL https://www.cmk-corp.com
企業動画URL https://www.youtube.com/watch?v=zL6XfezK4Pc&t

製品・サービス

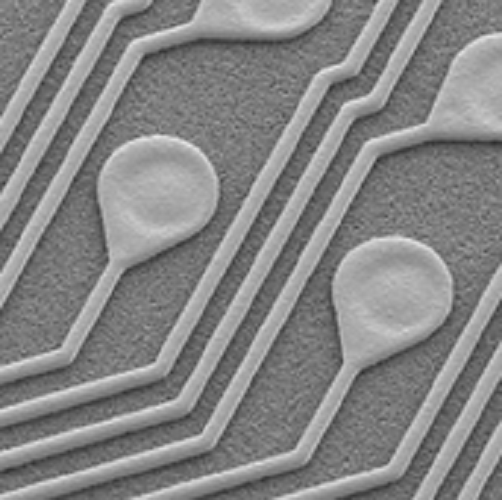

高精細、高精度な回路を実現する工法「MSAP」

《特長》
・マザーボードへのMSAP適応により高密度化を実現
・回路のライン幅/スペース=30/30μmを実現
・スルーホール内信頼性と回路幅精度(±10μm)を両立
《用途》
・高密度配線を要求される小型モジュール、モバイル機器
・高い回路幅精度を要求される車載ミリ波レーダー、運行支援・通信システム

ミリ波レーダー等に最適な「高周波対応PWB」

《特長》
・低誘電率/低誘電正接基材を採用しアンテナ特性、信号品質の向上を実現
・低プロファイル銅箔を採用し導体損失を低減
・新工法(MSAP)を採用することにより、回路形成後に要求形状を再現しZo、Zdifコントロールに対応
・一般FR-4基材とのハイブリッド構造にも対応
《用途》
・ADAS、自働運転(ミリ波レーダー、レーザーレーダー)
・運行支援/通信システム

ユニットの小型化に貢献する「セミフレックスPWB」

《特長》
・リジッドPWBの一部を切削して薄く加工し、薄い箇所を曲げて使用
・類似のリジッドフレックスと比較しスルーホールの接続信頼性を飛躍的に向上
・高板厚(1.6mm)に対応可能
・両面板に対応可能
《用途》
・一般から車載向け全般の小型、薄型化を追求する機器
・繰り返しの屈曲性を必要としない、屈曲させたまま組み立てる機器
